ชุดกระบอกลมพยุงไหล่ arm-03 — แบบที่พี่วาด

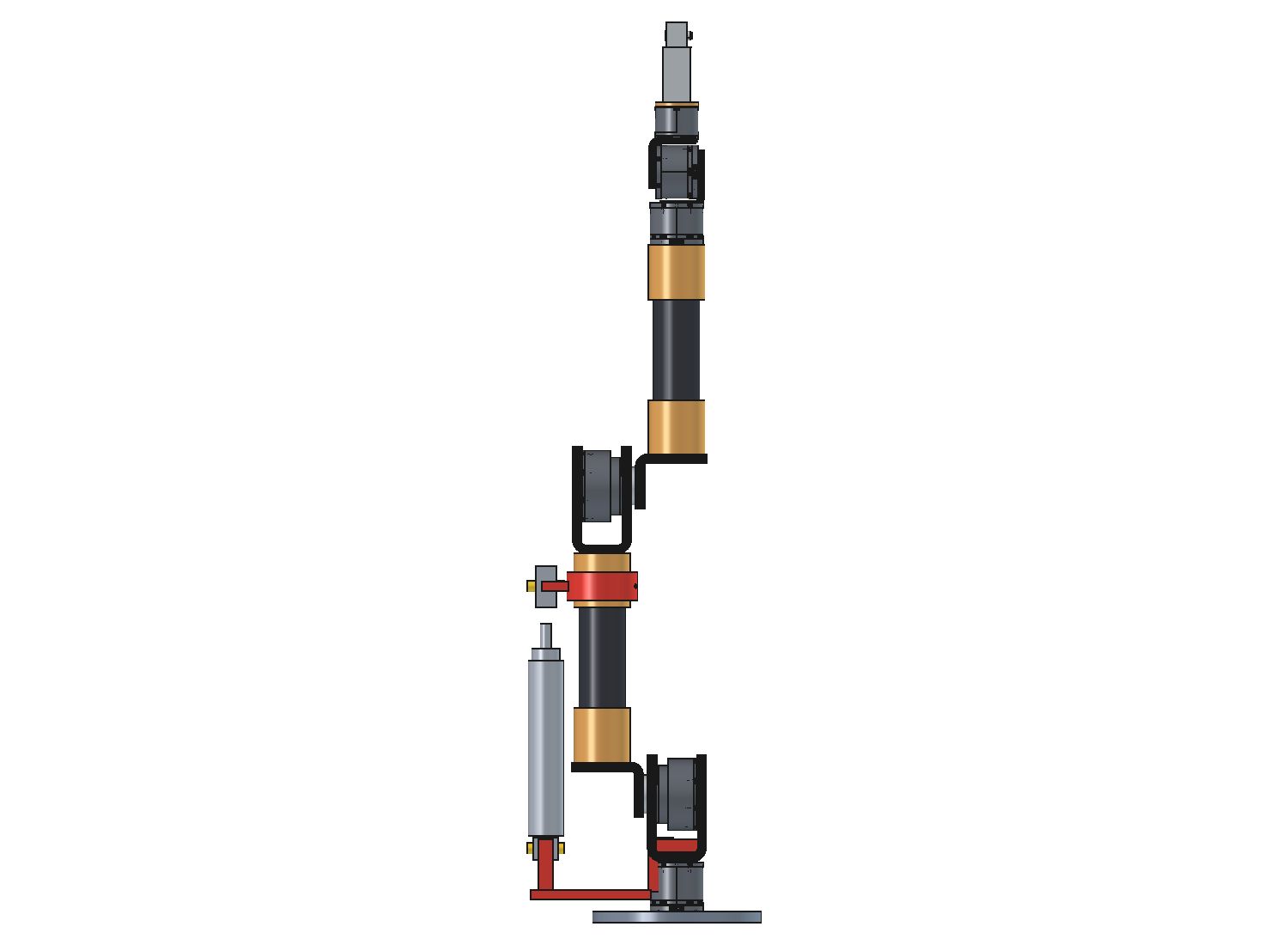

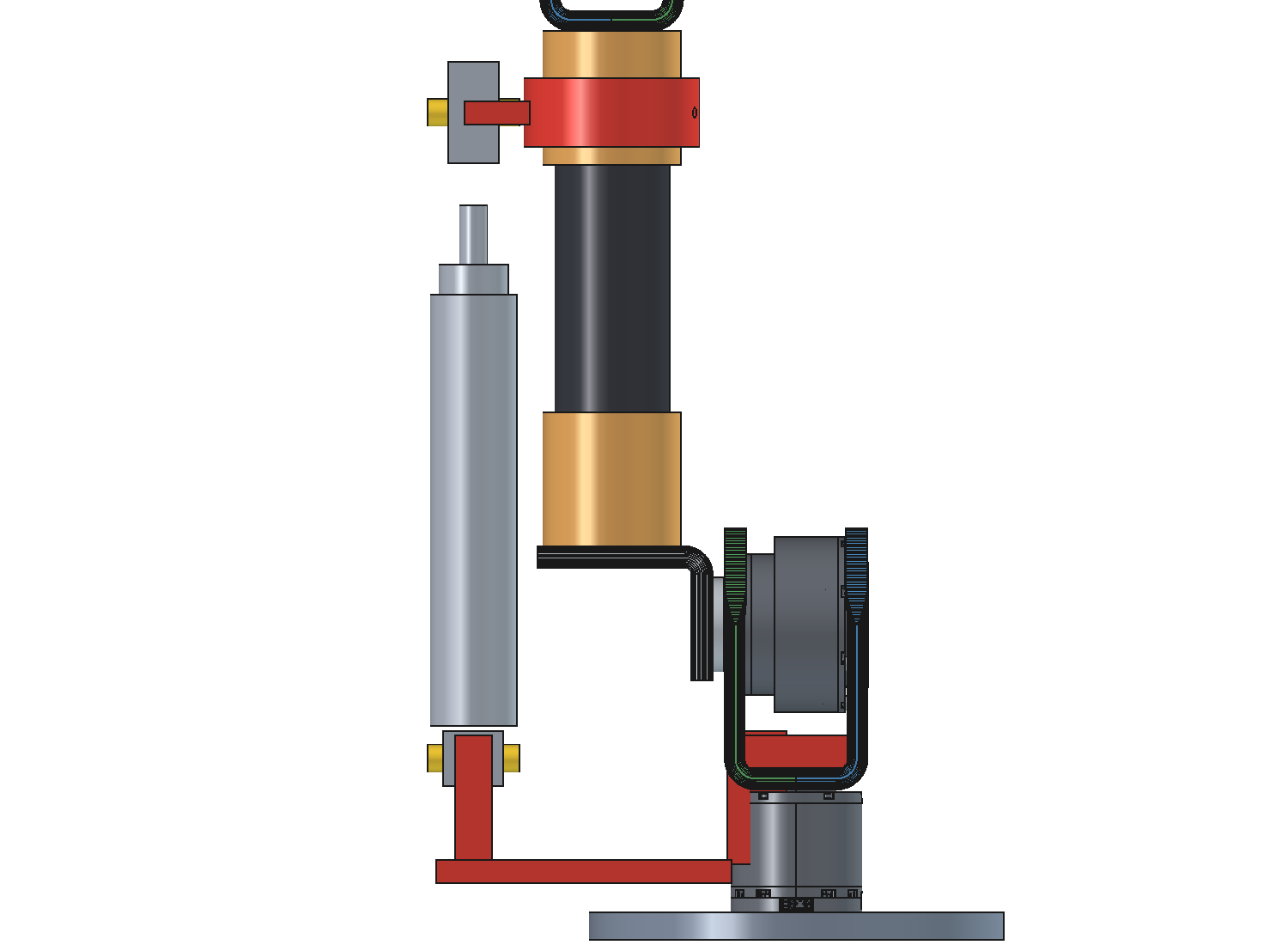

1 · มองด้านหน้า — เห็นทั้งชุด

ขาแดงยึดกับขายึดมอเตอร์ไหล่ (ไม่ใช่โต๊ะ) → ตั้งเสาขึ้นมา → หมุดล่าง → กระบอกลมตั้งขึ้น → หมุดบนไปเกาะหูแดงที่ปลอกบน จุดหมุน 2 ปลายทำให้กระบอกแกว่งตามแขนได้

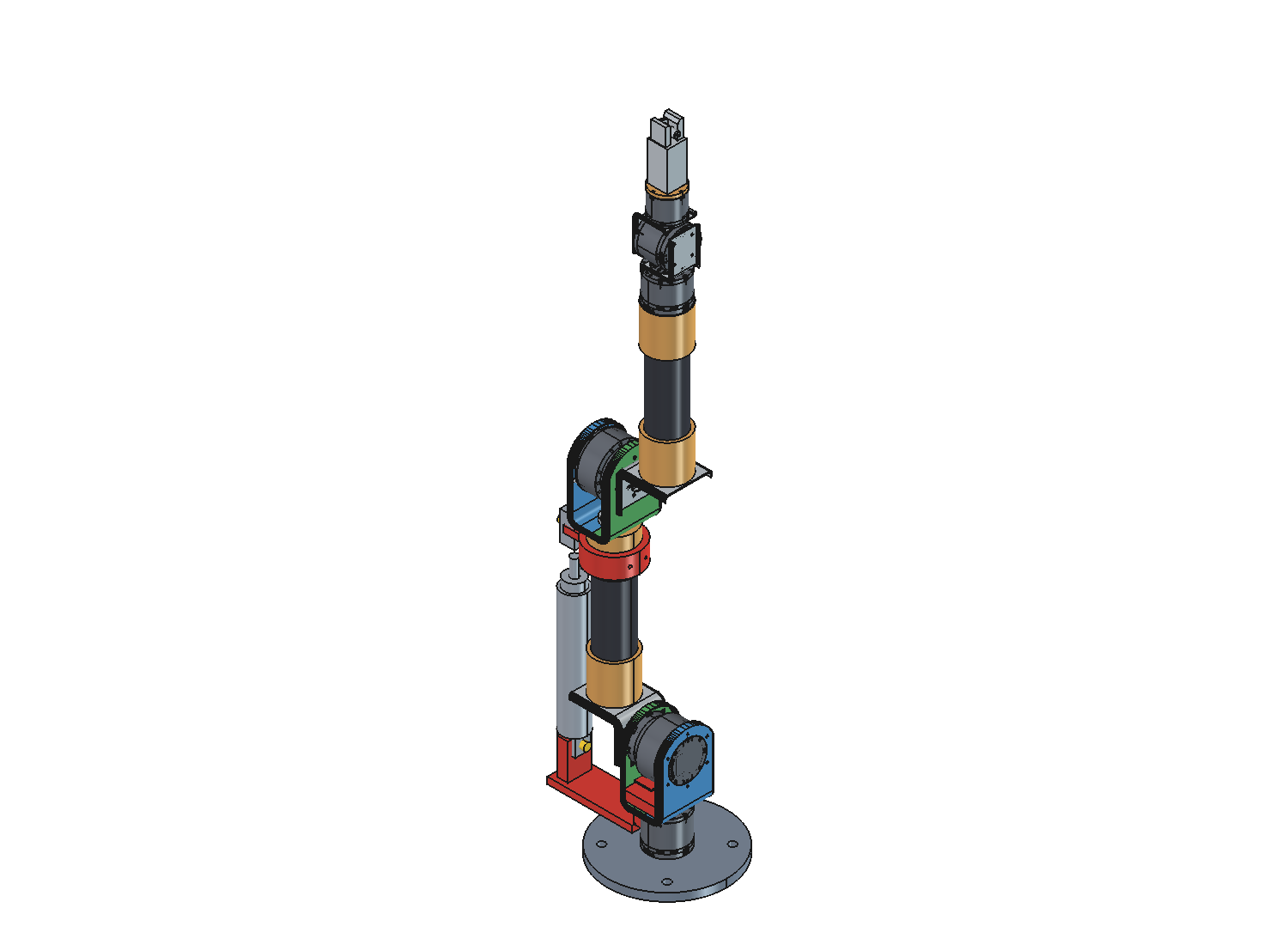

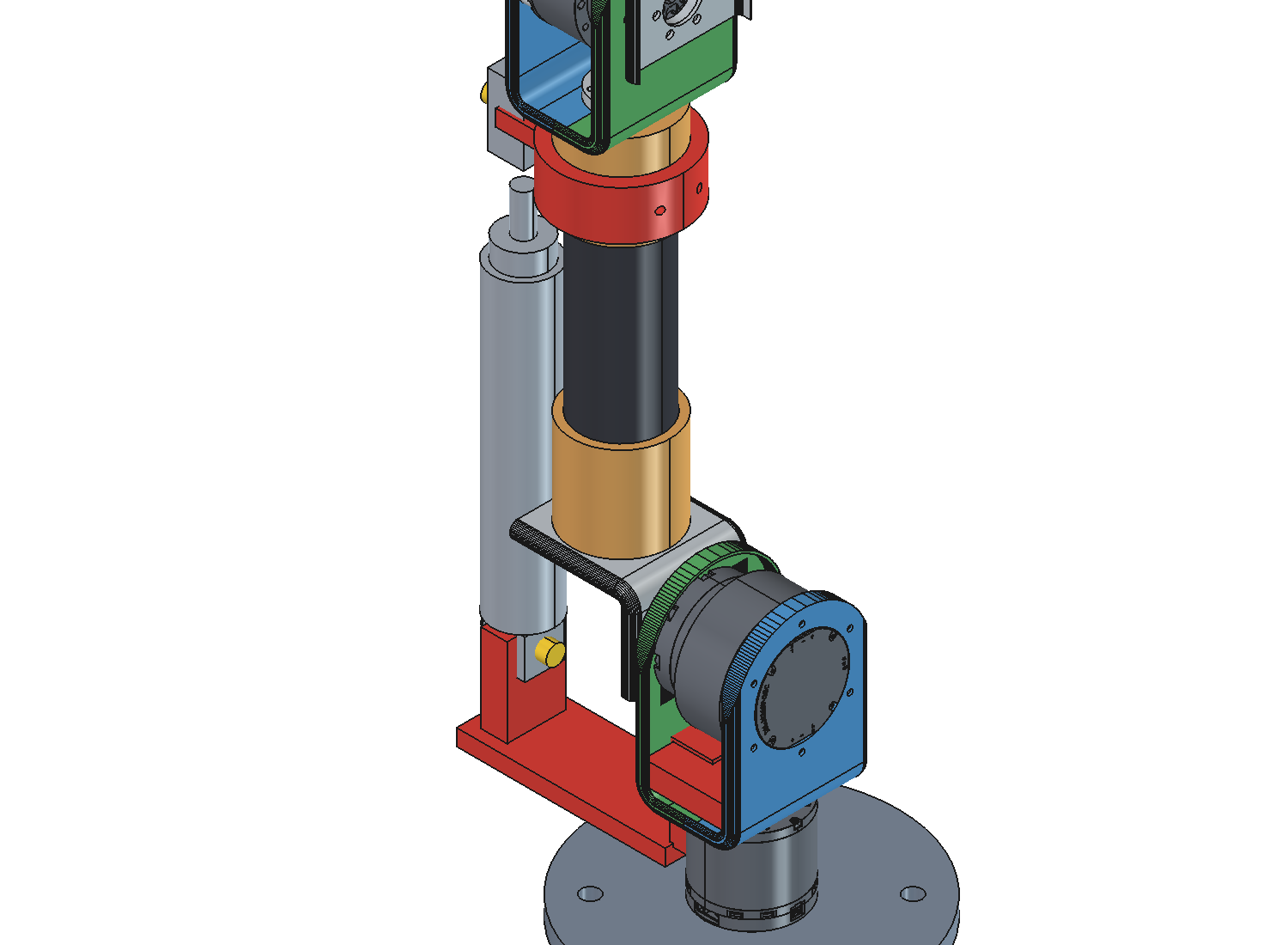

2 · มุมเอียง — ดูว่าอะไรเกาะอะไร

ฐานแดงคร่อมอยู่ระหว่างขาเรือนไหล่ทั้งสองข้าง แล้วยิงสลักทะลุ 2 ตัว ไม่ได้ยึดกับแผ่นบางตรง ๆ (แผ่นหนา 1.5 มม. โดนงัดแล้วย่น)

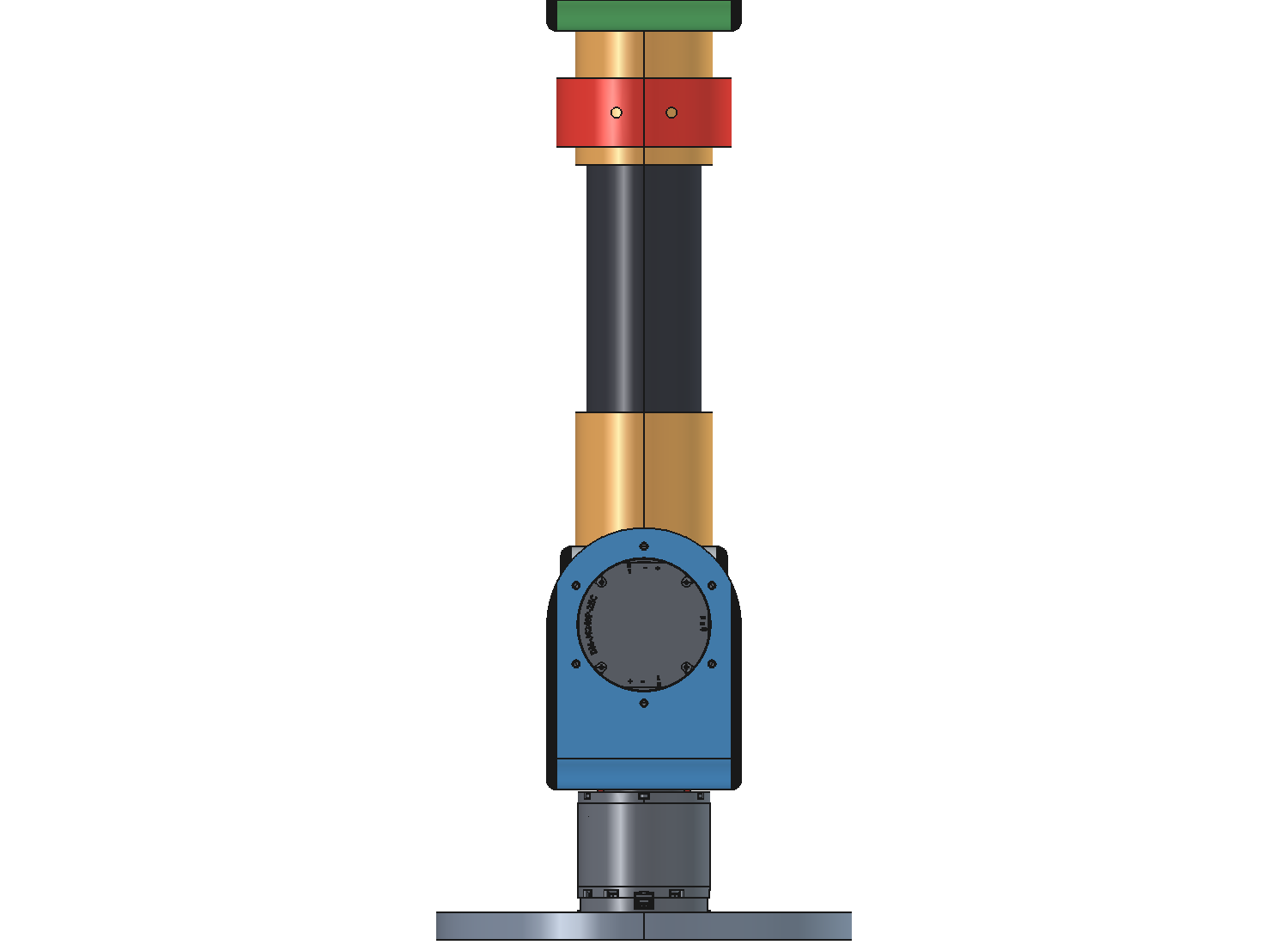

3 · มองด้านข้าง — กระบอกอยู่ในระนาบเดียวกับแขน

มุมนี้กระบอกลมหลบอยู่หลังแขนพอดี แปลว่ามันไม่ยื่นออกข้างไปเกะกะ หูแดงที่ปลอกบนเห็นรูหมุด 2 รู

4 · ทั้งแขน — ดูสัดส่วนรวม

ชุดพยุงกินที่แค่ช่วงล่างของแขน ไม่ไปชนอะไรของข้อศอกขึ้นไป

ตัวเลขที่คำนวณได้
